Thông số kỹ thuật

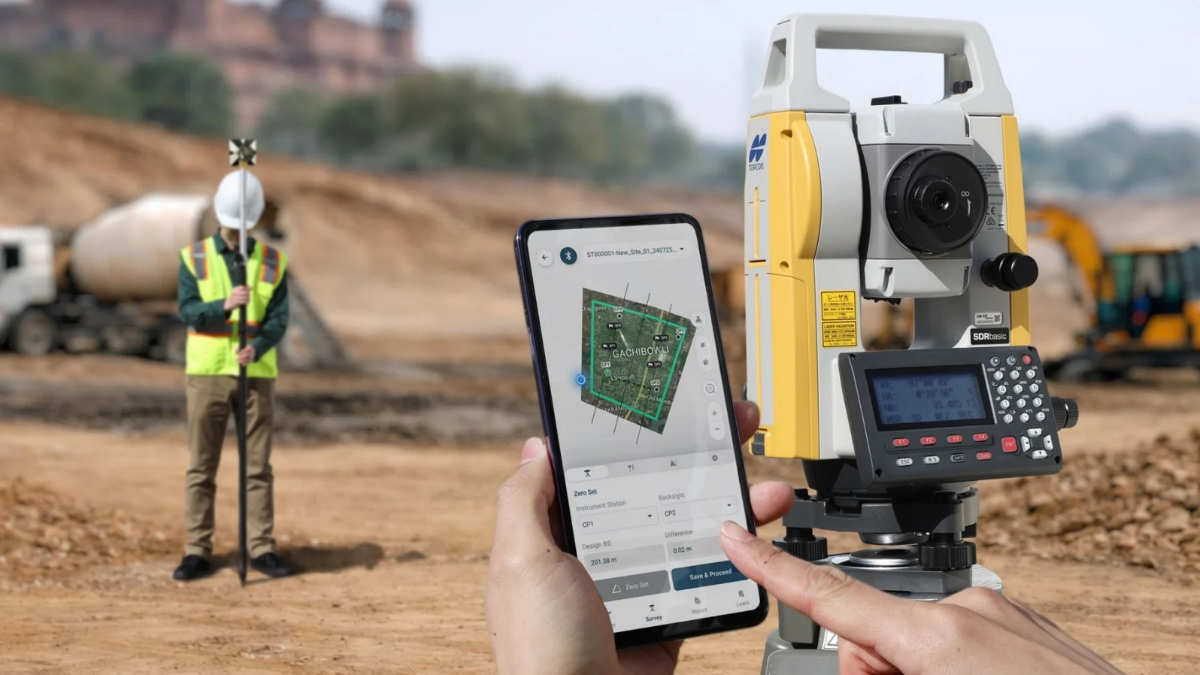

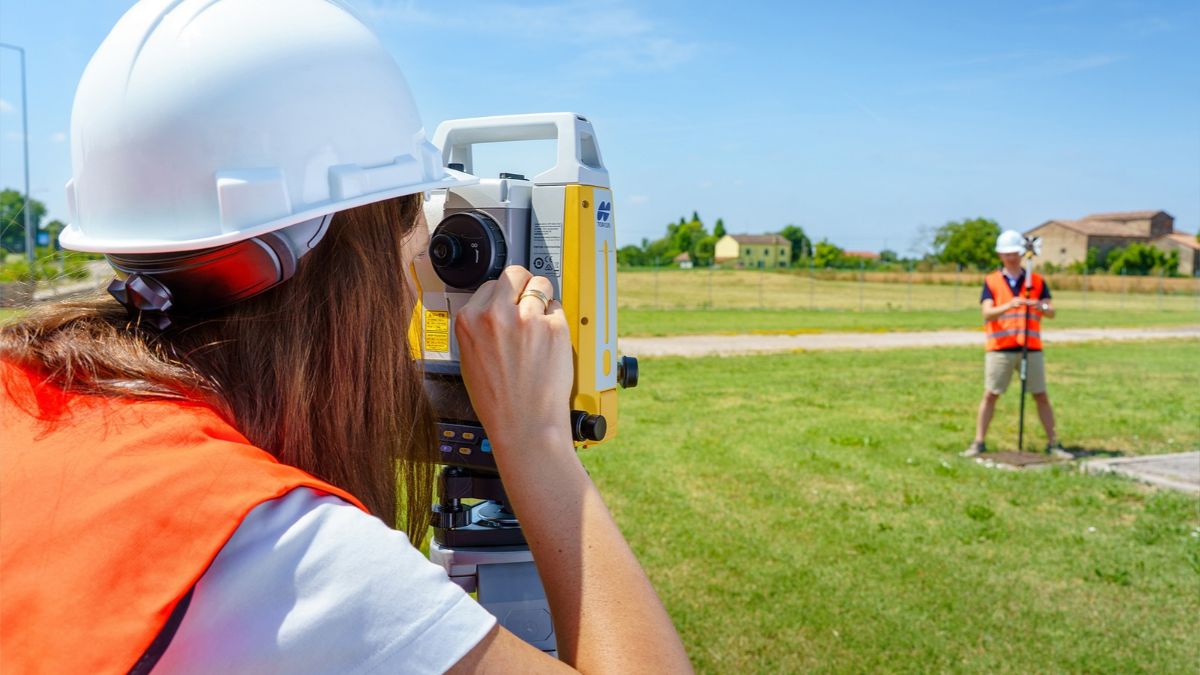

Máy toàn đạc điện tử Topcon GM-62
| Ống kính | |
| Độ phóng đại/Độ phân giải | 30x / 2.5" |
| Khác | Chiều dài: 171mm (6.7in.), Đường kính vật kính: 45mm (1.8in.) (48mm (1.9in.) cho EDM), Ảnh: Thẳng đứng, Góc nhìn: 1°30' (26m/1,000m), Khoảng lấy nét tối thiểu: 1.3m (4.3ft.), Độ sáng tâm ngắm: 5 mức độ sáng |
| Đo góc | |
| Độ chính xác hiển thị tối thiểu | 1”/5” (0.0002 / 0.001gon, 0.005 / 0.02mil) |
| Độ chính xác | 2" |
| Bộ bù trục kép | Cảm biến độ nghiêng chất lỏng trục kép, phạm vi hoạt động: ±6' |
| Bù chuẩn trực | Bật/Tắt (có thể lựa chọn) |
| Đo khoảng cách | |
| Đầu ra laze | Chế độ không phản xạ: Loại 3R / Chế độ lăng kính/tấm: Loại 1 |
| Phạm vi đo (trong điều kiện trung bình) | |
| Đo không gương | 0.3 to 500m (1,640ft.) |
| Đo với tấm phản xạ | RS90N-K: 1.3 to 500m (4.3 to 1,640ft.) RS50N-K: 1.3 to 300m (4.3 to 980ft.) RS10N-K: 1.3 to 100m (4.3 to 320ft.) |
| Đo với gương mini | 1.3 to 500 m (4.3 to 1,640 ft.) |
| Đo với với gương chuẩn | 1.3 to 4,000 m (4.3 to 13,120 ft.) |
| Hiển thị tối thiểu | |
| Tinh chỉnh / Nhanh | 0,0001m (0,001ft. / 1/16 in.) / 0,001m (0,005ft. / 1/8 in.) (có thể lựa chọn) |
| Theo dõi / Đường | 0,001m (0,005ft. / 1/8 in.) / 0,01m (0,02ft. / 1/2 in.) (có thể lựa chọn) |
| Độ chính xác | |
| Đo không gương | (2 + 2ppm x D) mm |
| Đo với tấm phản xạ | (2 + 2ppm x D) mm |
| Đo với gương | (1.5 + 2ppm x D) mm |
| Thời gian đo | |
| Đo chính xác | 0,9 giây (1,5 giây ban đầu) |
| Đo nhanh | 0,6 giây (ban đầu 1,3s) |
| Đo đuổi | 0,4 giây (ban đầu 1,3 giây) |
| Hệ điều hành, giao diện, quản lý dữ liệu | |
| Hệ điều hành | Linux |
| Màn hình/ bàn phím | Màn hình LCD đồ họa, 192 x 80 điểm ảnh, đèn nền: bật/tắt (có thể lựa chọn) / Bàn phím chữ số : 28 phím có đèn nền |
| Bảng điều khiển | 2 mặt |
| Bộ nhớ | Bộ nhớ trong: Khoảng 50.000 điểm |
| Bộ nhớ ngoài: Bộ nhớ flash USB (tối đa 64 GB) | |
| Giao diện | Serial RS-232C, USB2.0 (Loại A dành cho bộ nhớ flash USB) |
| Bluetooth (tùy chọn): Bluetooth Class 1.5, Phạm vi hoạt động: lên đến 10m | |
| Thông tin chung | |
| Laser-pointer | Laser đỏ đồng trục sử dụng chùm tia EDM |
| Cấp độ | Đồ họa: 6' (Vòng trong) |
| Cấp độ tròn (trên tribrach): 10' / 2mm | |
| Ống kính | Độ phóng đại: 3x, Khoảng cách lấy nét tối thiểu: 0,5m (19,7in.) tính từ đáy chân đế. |
| Laser (option) | Laser đỏ (635nm±10nm), Độ chính xác chùm tia: <=1.0mm@1.3m, Laser loại 2 |
| Chỉ số chống bụi, nước | IP66 (IEC 60529:2001) |
| Nhiệt độ hoạt động | -20 to +60ºC (-4 to +140ºF) |
| Kích thước | 200(W)x 181(D)x 348(H) mm |
| Chiều cao | 192,5mm tính từ bề mặt lắp đặt chân đế |
| Trọng lượng( bao gồm pin và chân đế) | 5.1 kg (11.3 lb) đối với GM-65 5.3 kg (11.7 lb) đối với GM-62 |
| Nguồn điện | |
| Pin | Pin sạc Li-ion BDC71 |
| Thời gian hoạt động | Khoảng 14 giờ |
