Máy định vị GPS RTK FOIF là dòng máy định vị vệ tinh GNSS RTK được sử dụng phổ biến trong đo đạc địa chính, khảo sát địa hình, thi công xây dựng và bố trí công trình. Các model phổ biến hiện nay gồm FOIF A60, A90, A90 Pro với khả năng thu đồng thời nhiều hệ vệ tinh GPS, GLONASS, BeiDou và Galileo. Sau đây là hướng dẫn sử dụng máy định vị RTK FOIF

Hướng dẫn thiết lập đo tĩnh

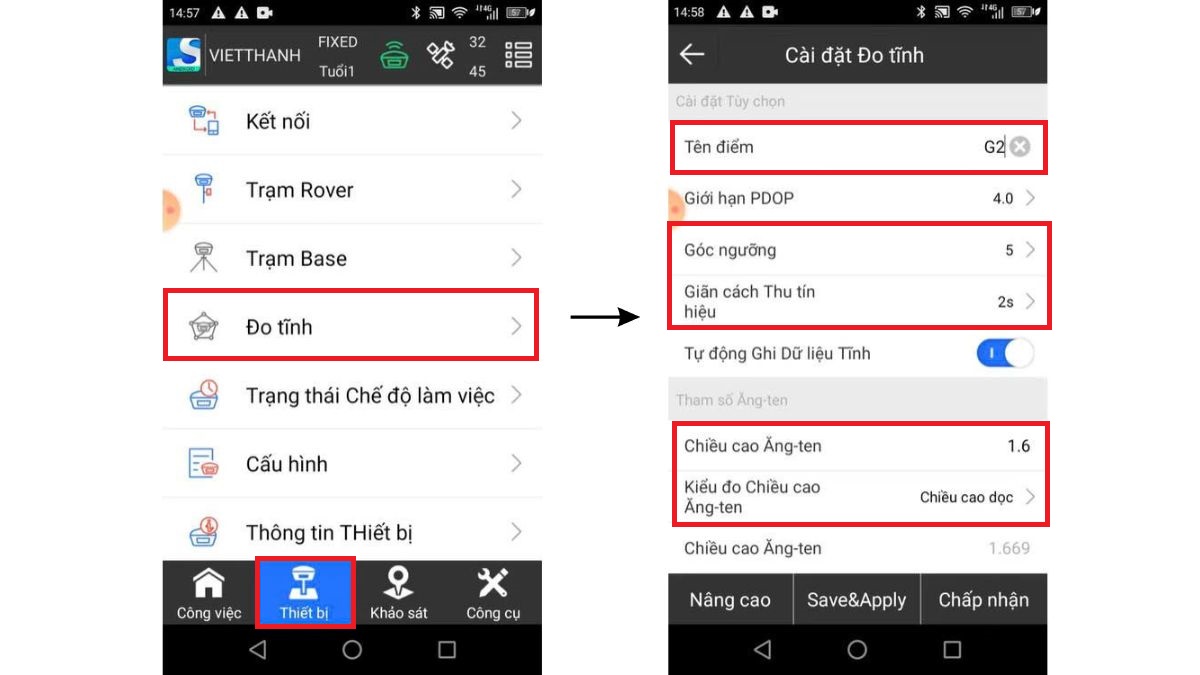

Khởi động phần mềm FoifPadtrên thiết bị điều khiển cầm tay. Tại giao diện “Thiết bị” lựa chọn mục “ Đo tĩnh”. Nhập thông tin

Tên điểm: tên mốc tọa độ
Lựa chọn góc ngưỡng: 5
Giãn cách thu tín hiệu: 2s
Chiều cao Ăng-ten : tiến hành nhập chiều cao sào rtk.
Kiểu đo chiều cao Ăng-ten: chọn chiều cao dọc

Sau khi cài đặt thông số thành công, lựa chọn “ Save& Apply” để tiến hành thực hiện công tác đo tĩnh.

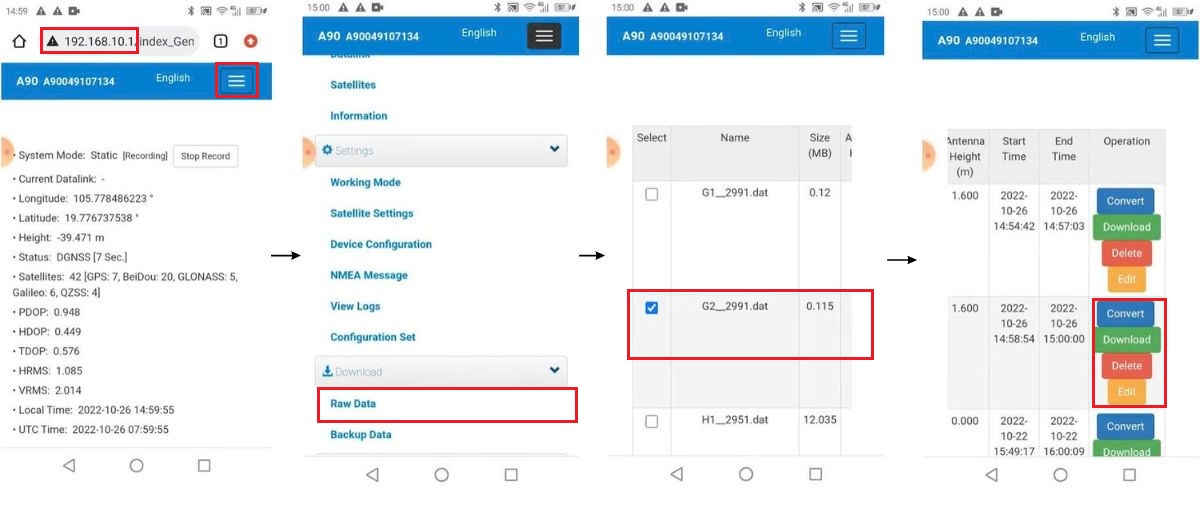

Cách lấy số liệu đo tĩnh: Kết nối Wifi giữa thiết bị điều khiển cầm tay và đầu thu GPS. Sau khi kết nối Wifi thành công, lựa chọn google chrome và nhập đường dẫn 192.168.10.1. Chúng ta có thể xuất dữ liệu, dowload số liệu đo tĩnh trực tiếp trên web UI. Lựa chọn vào biểu tượng 3 gạch sau đó chọn mục “Raw Data”, lựa chọn theo tên điểm đã đặt. Kéo sang ngang sẽ thấy được các thao tác dữ liệu như convert, dowload số liệu về máy.

Hướng dẫn thiết lập base radio trong trên dòng máy RTK Foif

1. Thiết lập trạm base

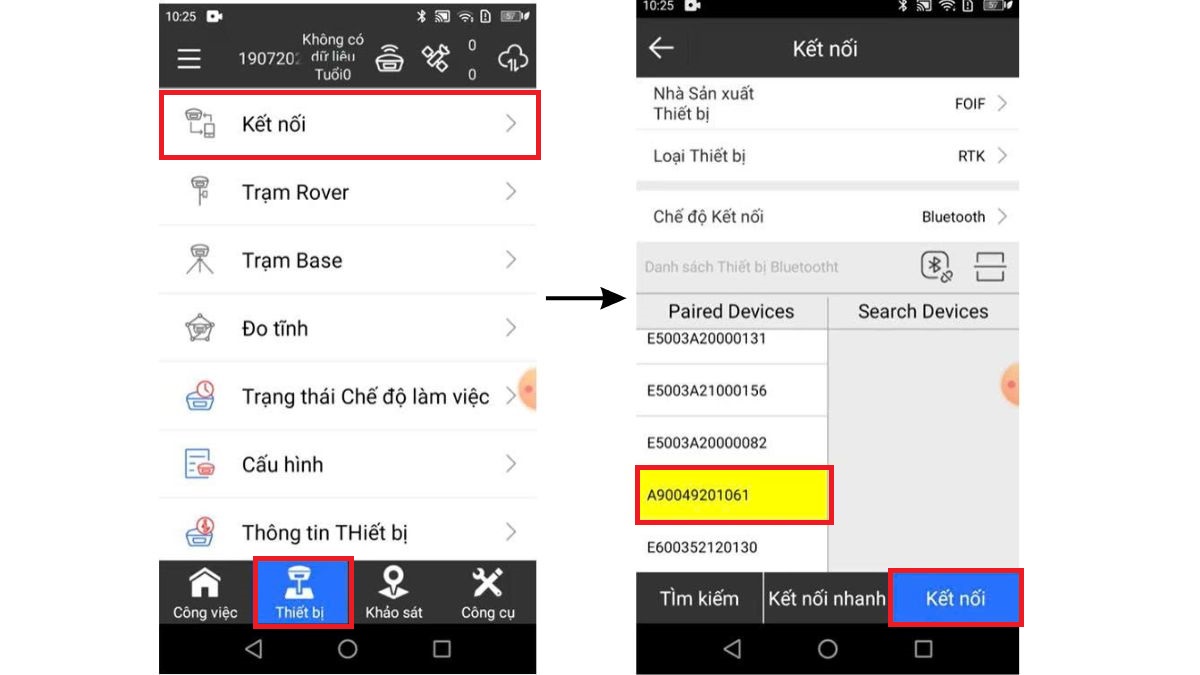

Tại giao diện “Thiết bị” lựa chọn “Kết nối”. Người dùng chọn kết nối với thiết bị đặt làm base, sau đó bấm “ Kết nối”

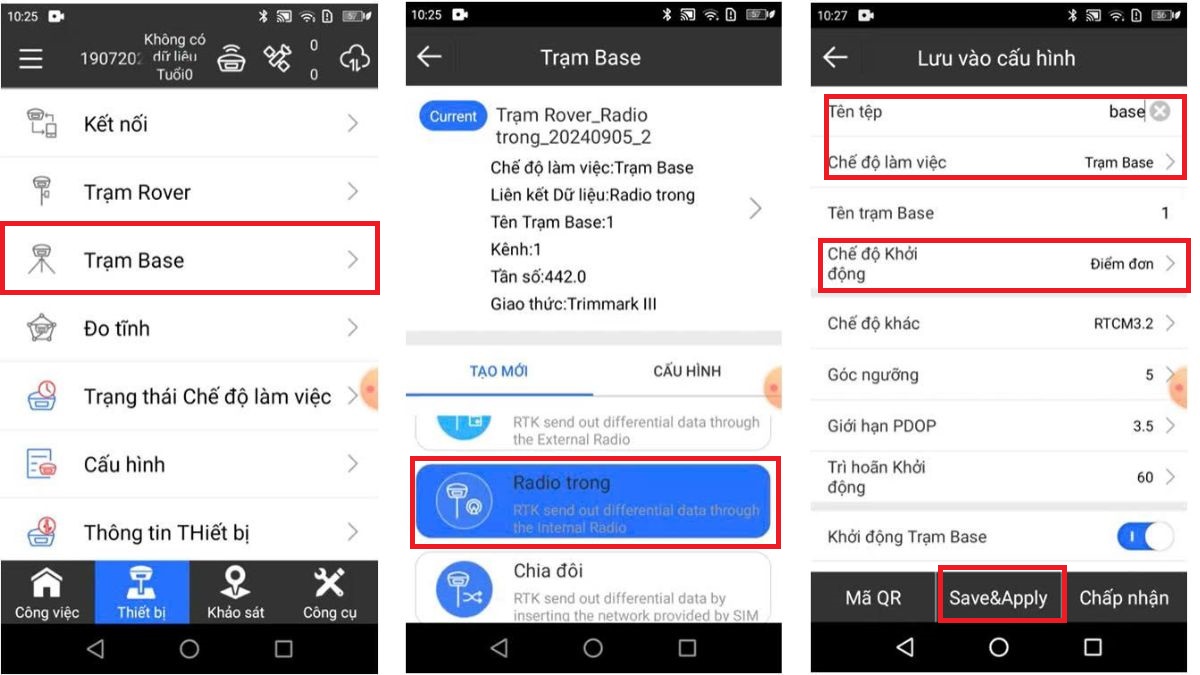

Sau khi kết nối xong, lựa chọn Trạm base để thiết lập thông số. Lựa chọn Radio trong sau đó tiến hành khai báo thông số.

Tên tệp: đặt tên cho trạm base
Chế độ làm việc: Trạm base
Chế độ khởi động: điểm đơn ( đặt base ở vị trí bất kỳ, trạm base tự do)
Liên kết dữ liệu: Radio trong
Giao thức: Trimmark III
Kênh: 1

Lưu ý: thông số trạm base khai báo như thế nào thì trạm rover cũng phải khai báo tương tự

Sau khi cài đặt xong thì lựa chọn “Save& Apply”

2. Thiết lập trạm rover

Tiến hành kết nối với máy Rover tương tự như kết nối với máy trạm base.

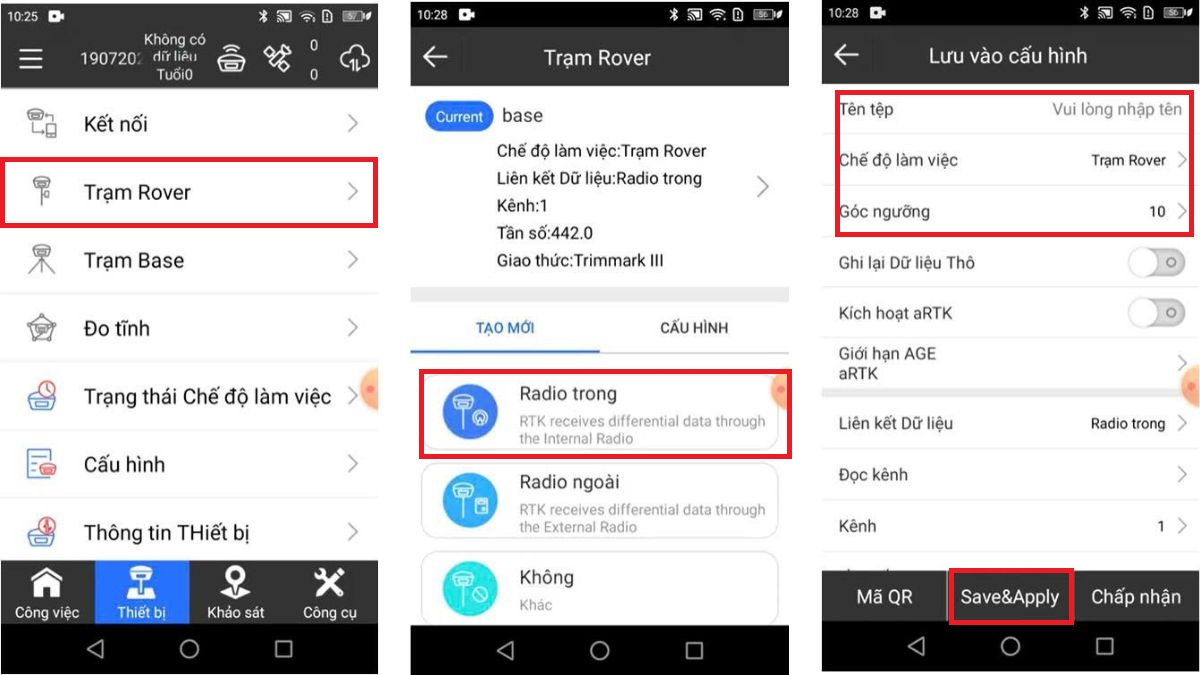

Sau khi kết nối xong, lựa chọn Trạm Rover để thiết lập thông số. Lựa chọn Radio trong sau đó tiến hành khai báo thông số. Các thông số khai báo tương tự như với khai báo trạm Base. Sau đó nhấn “Save & Apply” để lưu thông số.

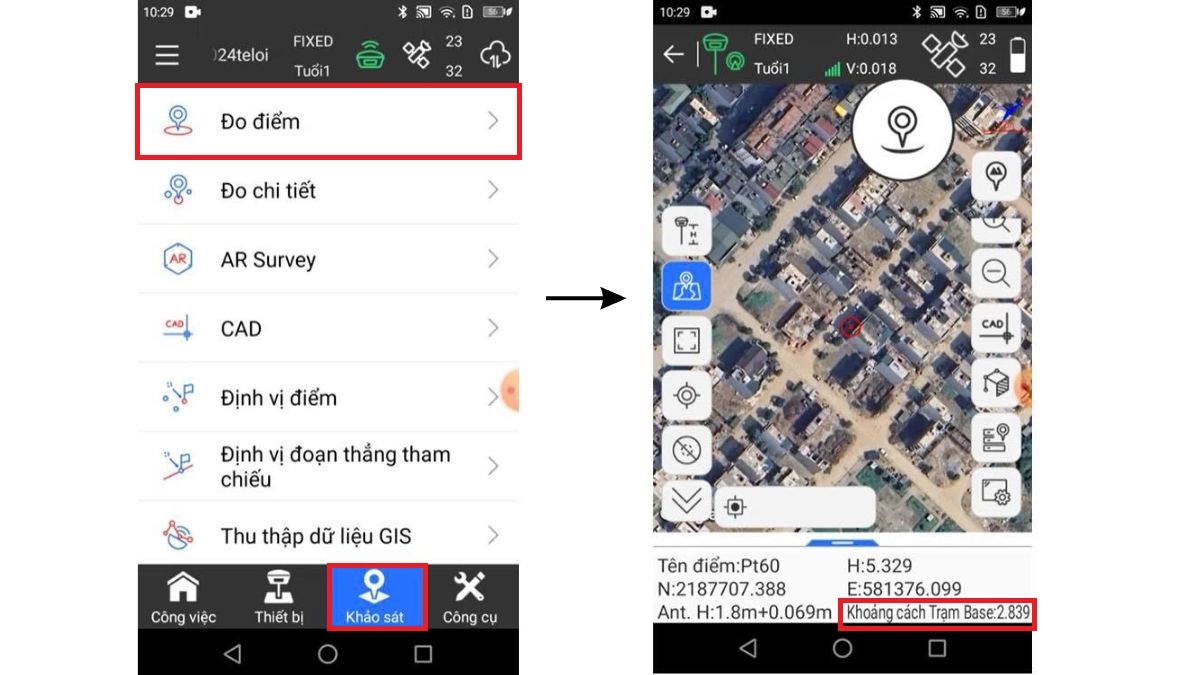

Sau đó lựa chọn “Khảo sát” → “Đo điểm” chúng ta sẽ thấy khoảng cách trạm base.

Hướng dẫn định vị đoạn thẳng tham chiếu trên máy RTK Foif

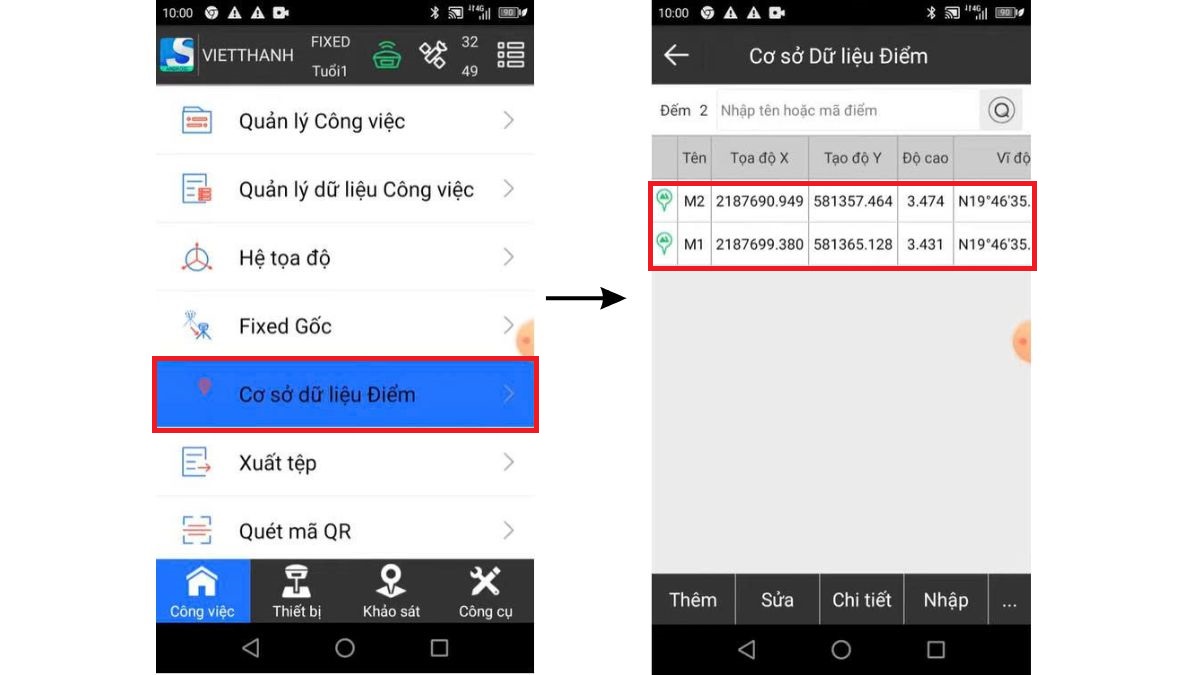

Sau khi thiết lập thông tin công việc, dựa vào tọa độ 2 điểm M1, M2 đã có sẵn.

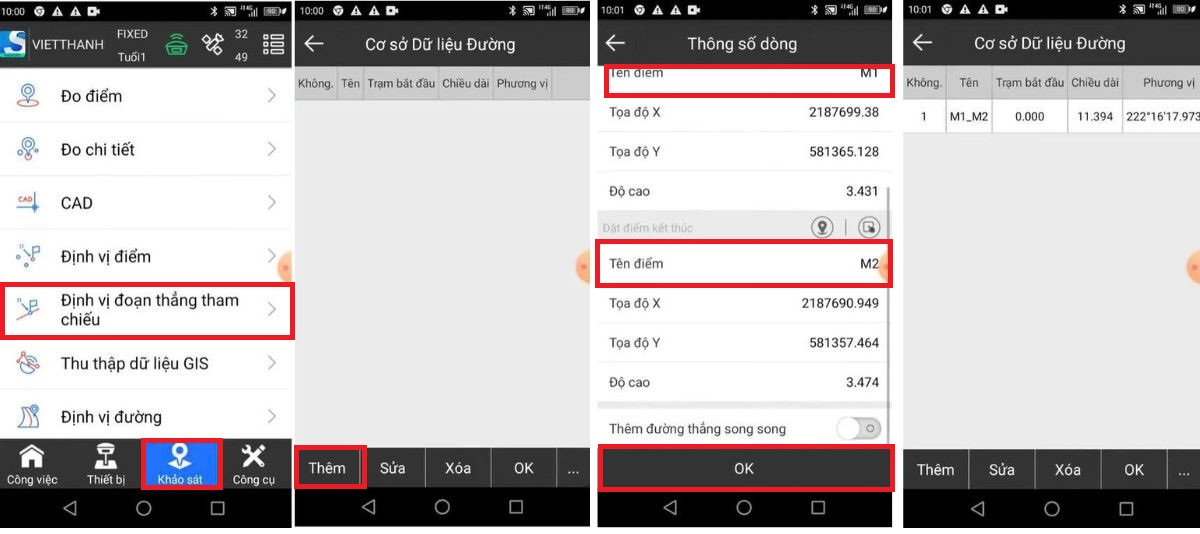

Chọn “Khảo sát” →" Định vị đoạn thẳng tham chiếu" .Sau đó chọn thêm dữ liệu điểm. Lựa chọn điểm bắt đầu là M1, điểm kết thúc là M2. Sau đó bấm “OK”. Đoạn thẳng giữa 2 điểm M1 và M2 đã được tạo ra.

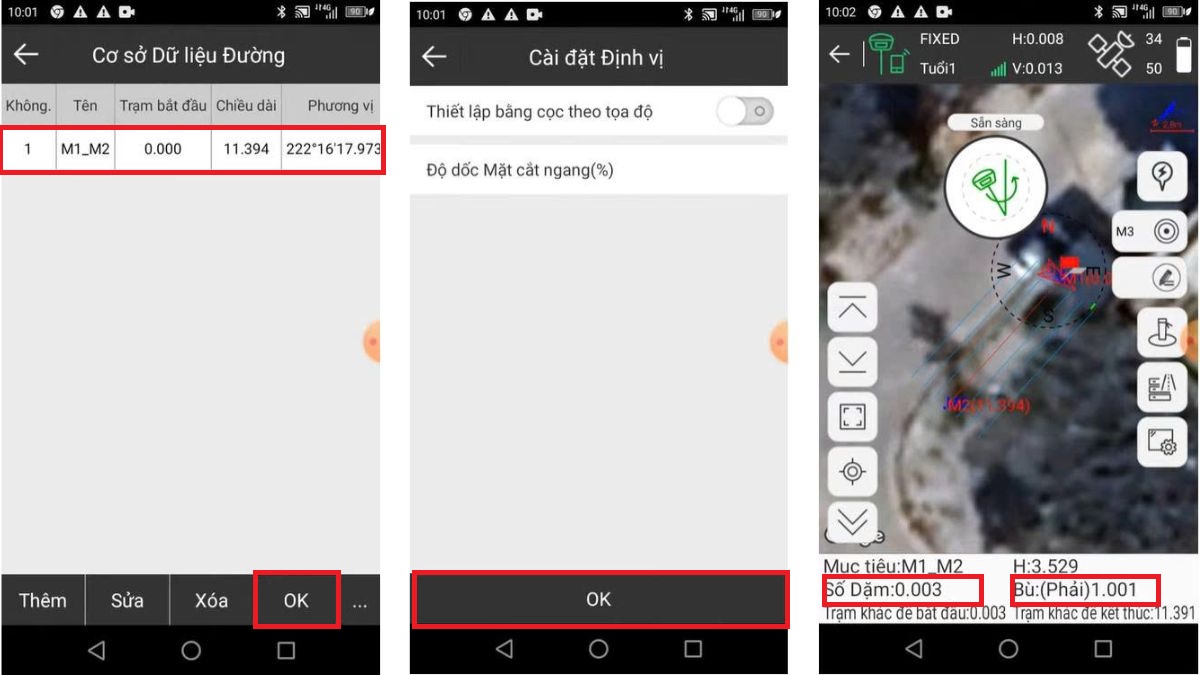

Để bố trí các điểm song song hoặc vuông góc với đoạn thẳng M1-M2 thì chúng ta chọn vào dữ liệu điểm đoạn thẳng M1-M2 sau đó bấm OK. Trên giao diện màn hình có 2 mục Số dặm ( Khoảng cách từ điểm M1 đến đầu thu Rover) và mục Bù( Khoảng cách song song giữa đoạn thẳng M1-M2 đến đầu thu). Dựa vào thông số 2 mục để bố trí điểm bất kỳ theo yêu cầu.
