Hướng dẫn bố trí điểm và định hướng trên máy toàn đạc điện tử Topcon ES-GM

Máy toàn đạc điện tử Topcon ES-GM nổi bật với khả năng đo chính xác cao, vận hành ổn định trong điều kiện thực địa khắc nghiệt và thời lượng pin dài, phù hợp cho cả đơn vị khảo sát chuyên nghiệp lẫn các đội thi công hiện trường.

Bố trí điểm trên máy toàn đạc Topcon ES-GM

Tính năng bố trí điểm trên máy toàn đạc Topcon (S-O) giúp hỗ trợ người dùng chuyển điểm ra thực địa nhanh chóng, chính xác.

Phương pháp này được thực hiện sau khi chúng ta đã hoàn thành công tác thành lập trạm máy.

Ở màn hình cơ bản [P2] của máy toàn đạc Topcon ES-GM Series, chúng ta nhấn phím [F1] Menu xuất hiện màn hình:

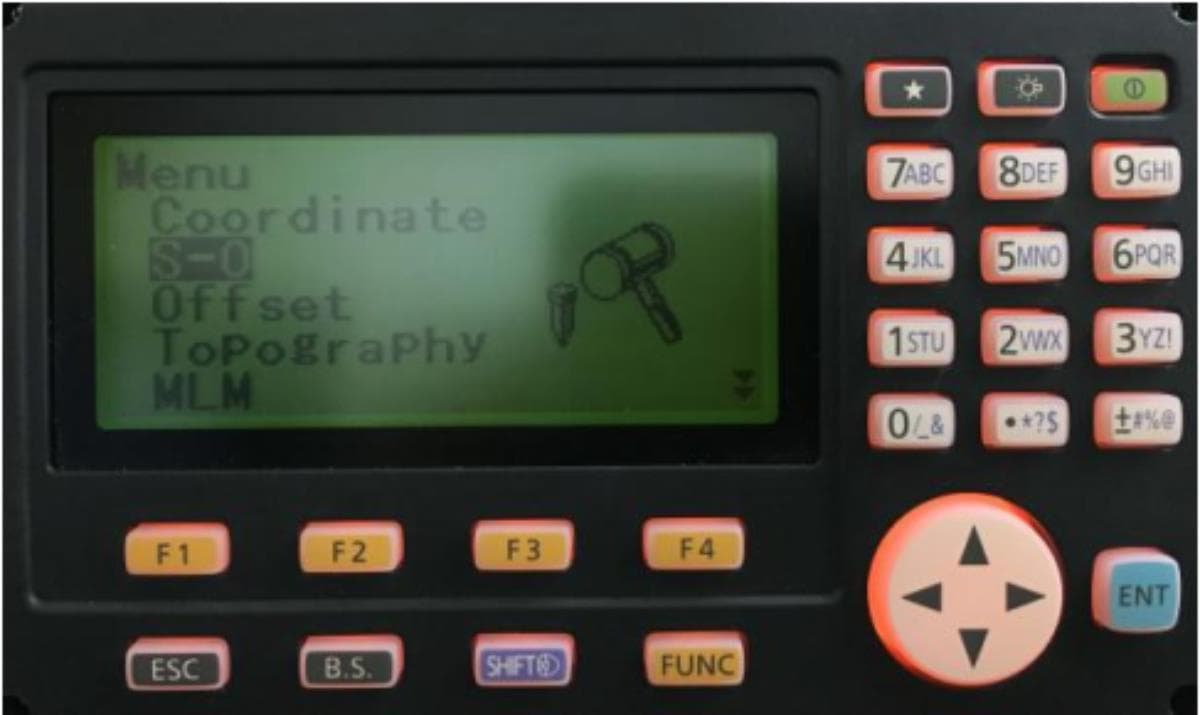

Di chuyển xuống trường S-O để lựa chọn Chương trình bố trí điểm ra thực địa.

Nhấn phím [ENT] để chấp nhận

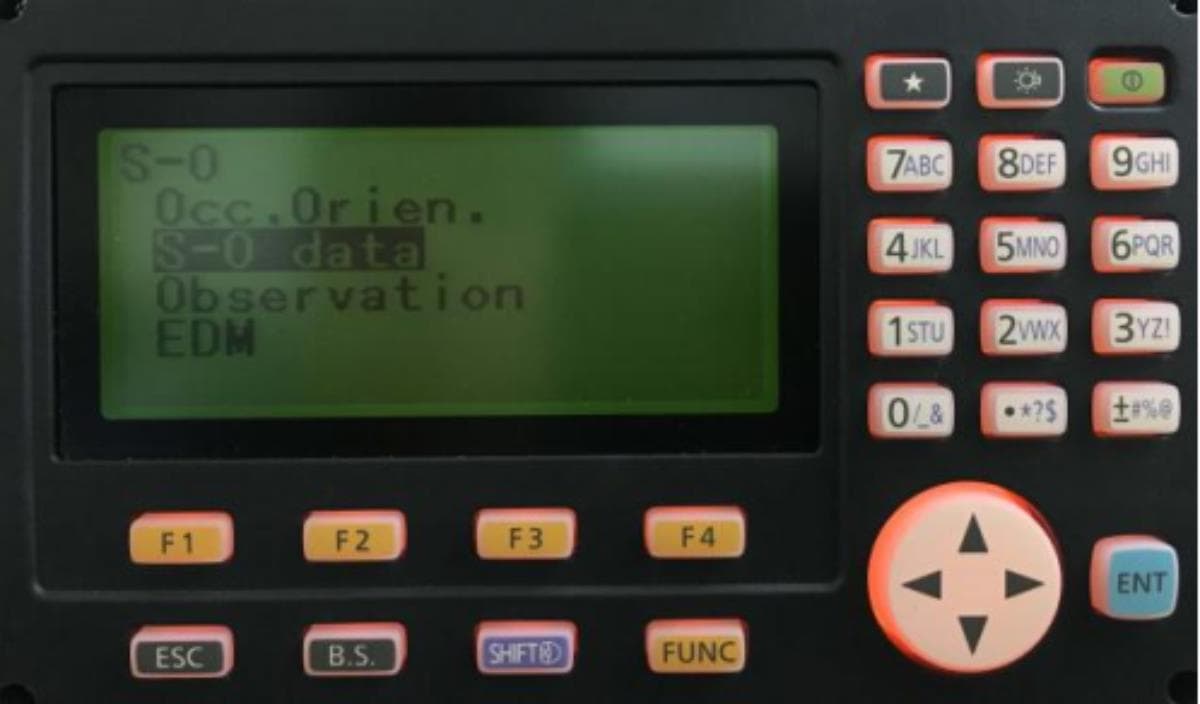

Màn hình sẽ xuất hiện như sau:

Occ. Orien.: Thành lập trạm máy (bước này bỏ qua vì trạm máy đã có tọa độ) Chúng ta chọn S-O data

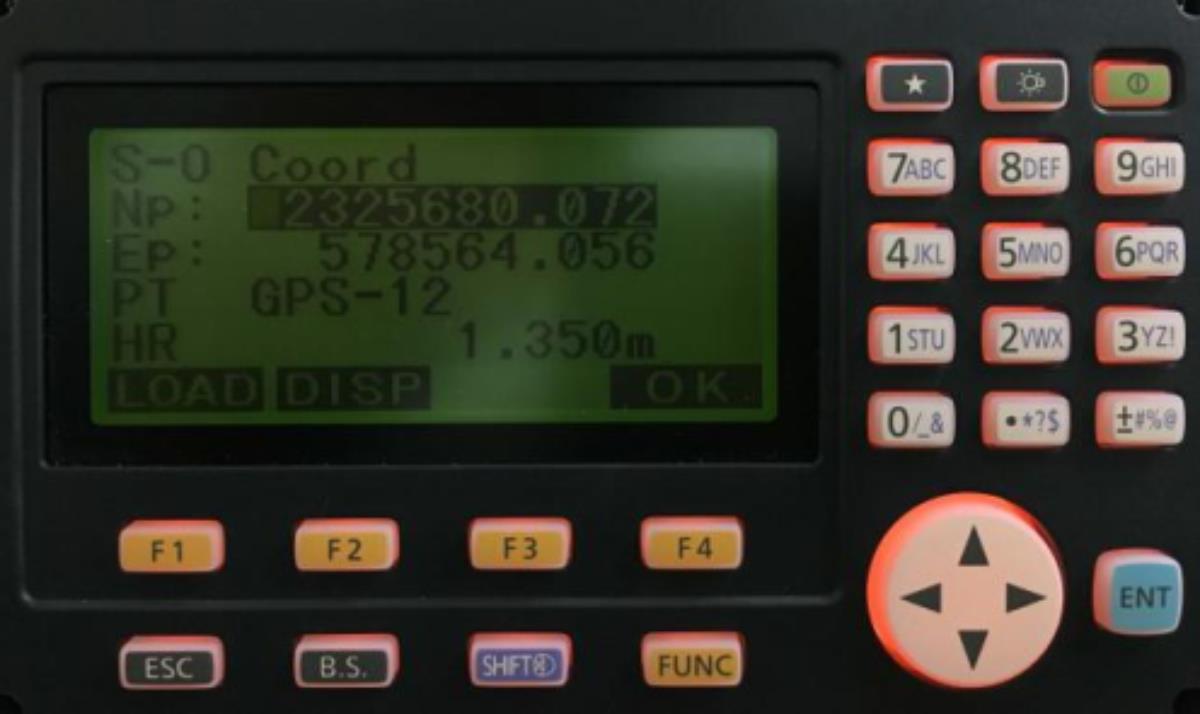

Máy sẽ xuất hiện màn hình tiếp theo: Cho phép chúng ta nhập tọa độ trực tiếp, Hoặc lựa chọn các tọa độ có sẵn trong máy Bằng cách nhấn phím [F1] LOAD để hiển thị Các tọa độ lưu trong máy.

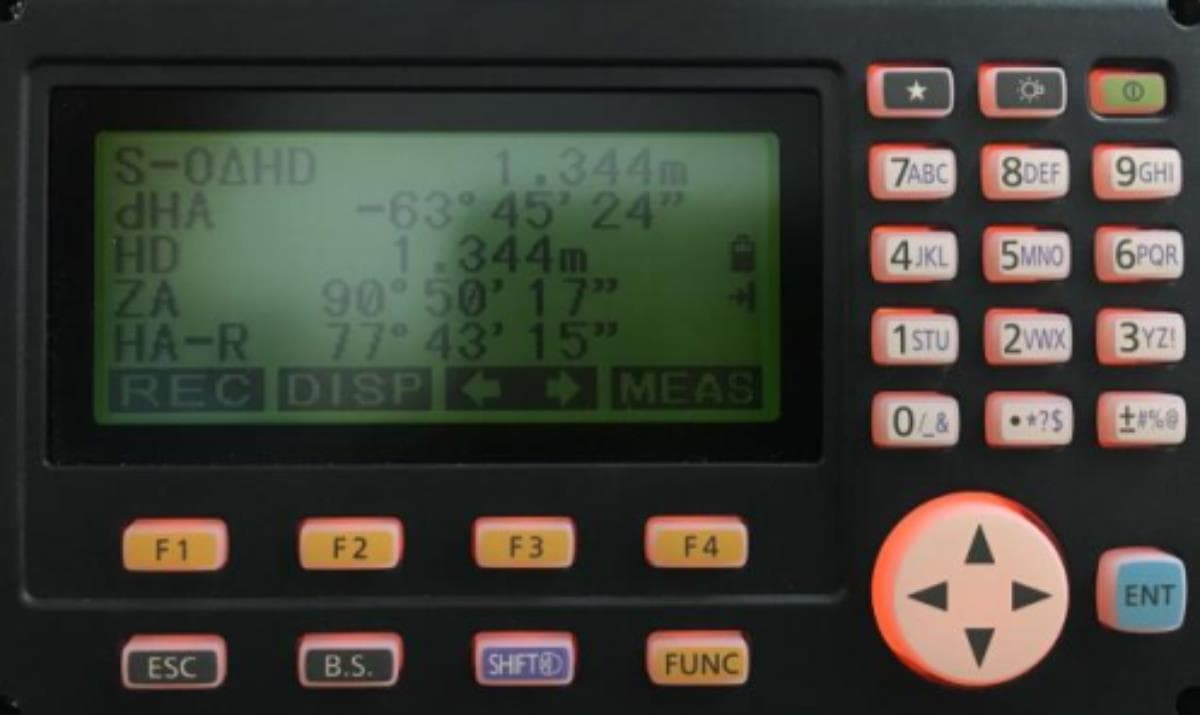

Sau đó, người dùng nhấn phím [F4] OK để chấp nhận. Màn hình máy toàn đạc Topcon sẽ xuất hiện như sau:

Quay máy sao cho góc dHA hiển thị trên màn hình về 0º00’00’’. Sau đó trên hướng ngắm đó di chuyển người đi gương sao cho chỉ đứng của máy trùng với gương. nhấn phím [F4] MEAS để đo. Và đưa S-0ΔHD về 0.000m là ta đã xác định được vị trí cần bố trí của điểm đó.

Thiết lập trạm máy bằng phương pháp định hướng trên máy toàn đạc Topcon ES-GM

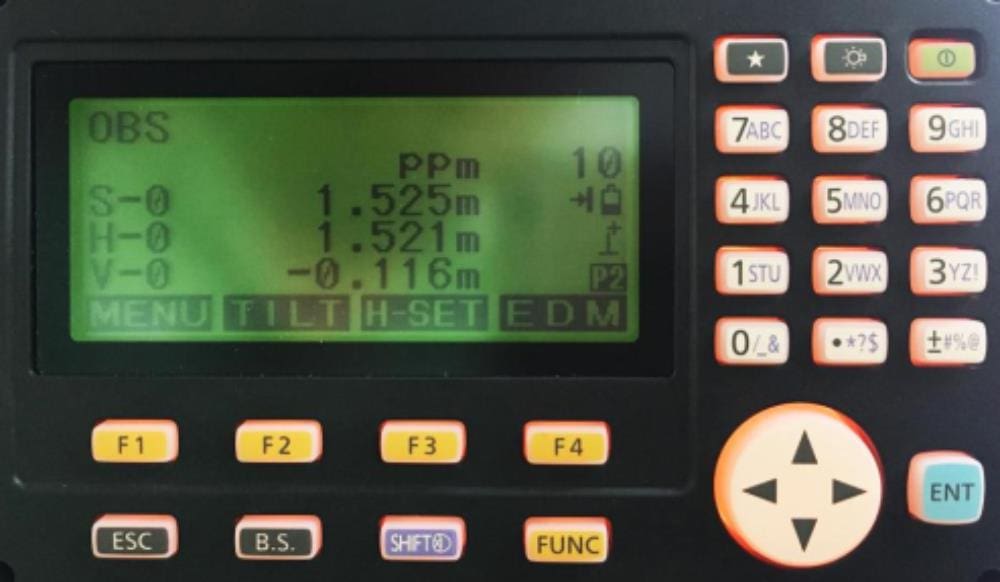

Tại trang [P2] màn hình cơ bản, ta nhấn phím [F1] Menu

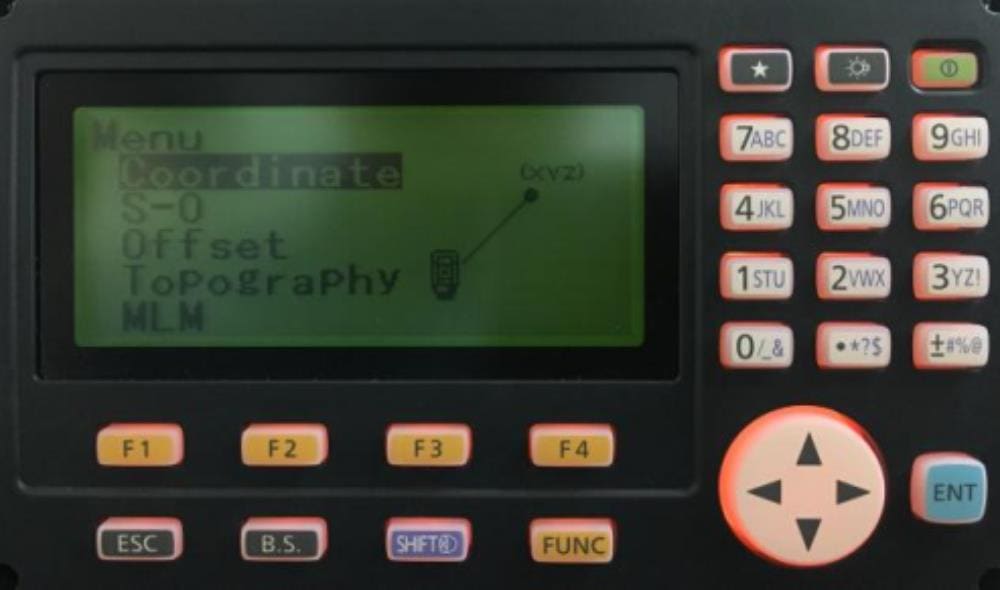

Di chuyển trường bôi đen đến Coordinate, nhấn phím [ENT]

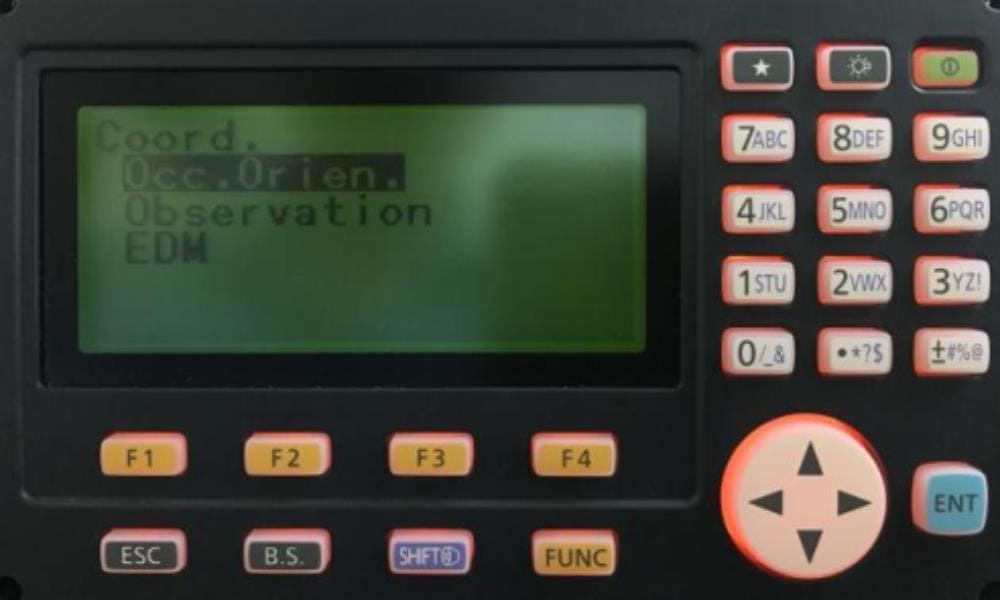

Người dùng di chuyển trường bôi đen đến Occ.Orien. Sau đó ấn [ENT]

Lúc này màn hình máy toàn đạc điện tử Topcon ES – GM Series sẽ xuất hiện bảng thông số nhập tọa độ điểm đứng máy

Chúng ta nhập tọa độ điểm đứng máy, cao độ, tên điểm, chiều cao máy.

Sau khi nhập xong chúng ta cài đặt điểm định hướng bằng cách:

Cách 1: Nếu người đo đạc định hướng bằng góc:

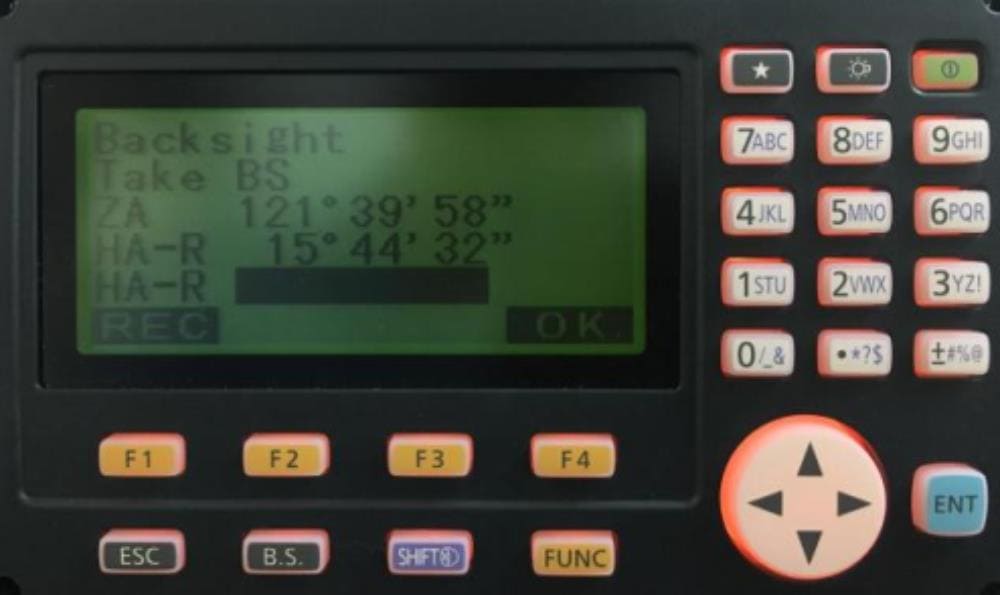

Chúng ta nhấn phím [F2] BS AZ. Nhập góc định hướng ở dòng HA-R.

(Chú ý: Góc nhập ở đây là góc phương vị, được tính từ 2 điểm tọa độ: điểm đặt máy và điểm định hướng. Tuy nhiên có những trường hợp đo không cần tọa độ nhà nước mà ta dùng hệ tọa độ giả định thì ta nhập góc phương vị bằng 0º00’00’’)

Sau đó chúng ta bắt gương chính xác và nhấn phím [F4] OK.

Cách 2: Nếu người đo đạc định hướng bằng tọa độ:

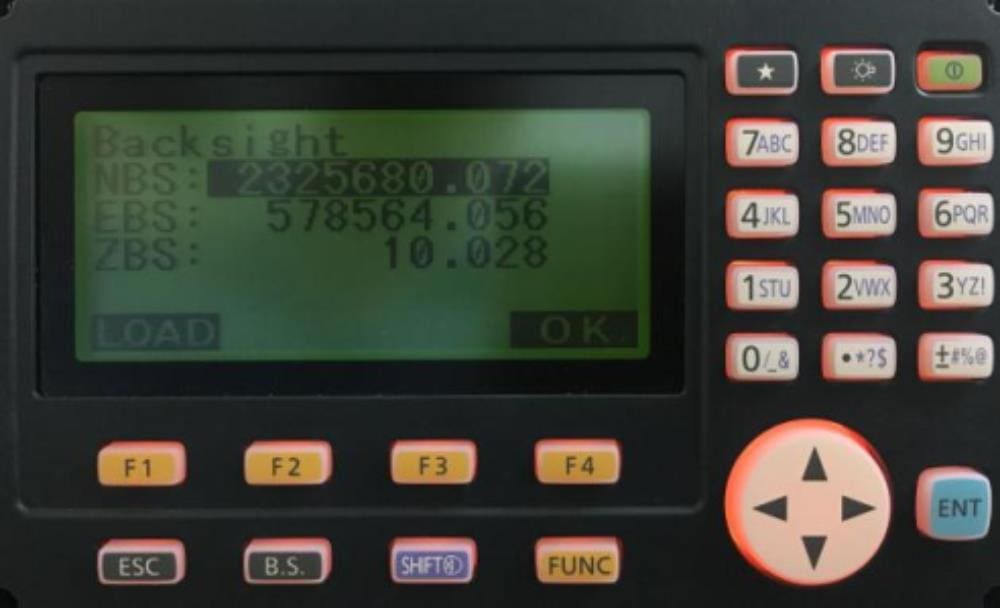

Chúng ta nhấn phím [F3] BS NEZ. Sau đó nhập lần lượt toạ độ X,Y,Z

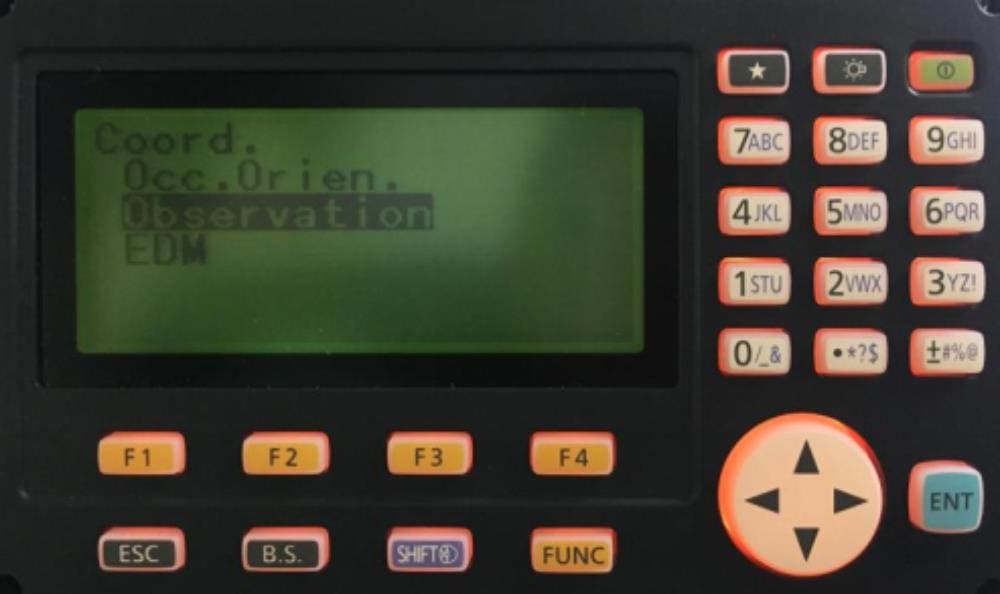

Như vậy chúng ta đã cài đặt xong trạm máy bằng phương pháp định hướng. Để kiểm tra tọa độ điểm định hướng thực tế có đúng với điểm tọa độ lý thuyết hay không chúng ta vào Observation

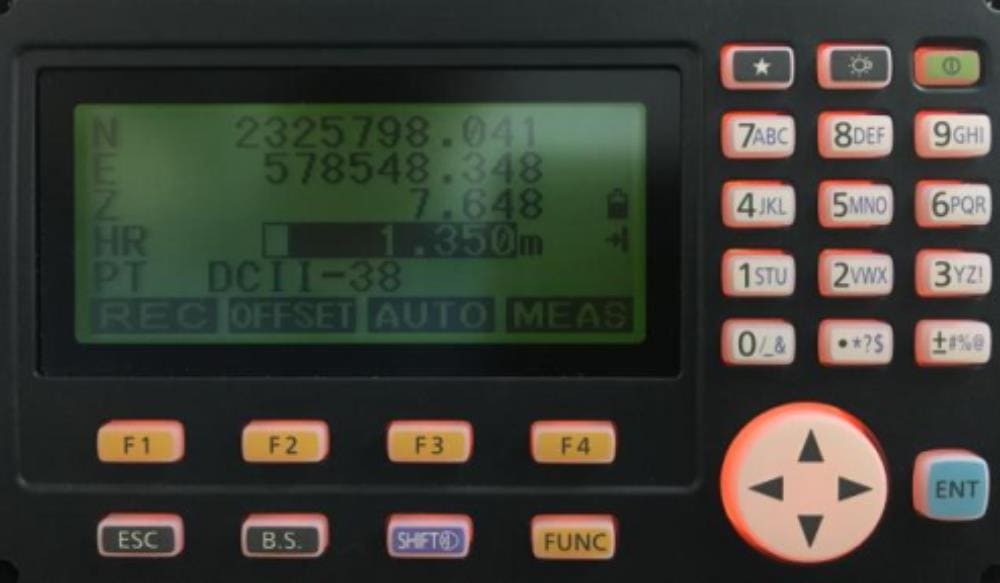

Nhấn phím [ENT]. Màn hình sẽ xuất hiện:

Sau đó nhấn phím [F4] MEAS để đo kiểm tra.
